Enderezadora de Precisión Modelo SSP (Ancho: 0.2-1.0mm) , Rectificadora de Láminas Delgadas

Características

1. Capacidad de enderezamiento de alta precisión：Emplea un sistema de ajuste fino independiente de cuatro puntos, que admite el ajuste preciso de bobinas de diferentes espesores y materiales, evitando el desalineamiento y la deformación.

2. Material de rodillos de enderezamiento de alta calidad：Fabricados con acero para rodamientos SUJ2 importado, sometidos a tratamiento térmico por alta frecuencia, chapado de cromo duro y proceso de rectificado. La dureza superficial alcanza más de HRC58, garantizando que no queden huellas de presión en la superficie del material.

3. Funcionamiento de alta velocidad y adaptabilidad eficiente：Accionado por motor de regulación de velocidad por variador de frecuencia, se adapta al ritmo de producción de máquinas de estampación de alta velocidad. Es compatible con la interconexión con equipos como soporte de material bicabezal y alimentador de engranajes, mejorando el nivel de automatización.

4. Estructura compacta y control inteligente：El equipo completo adopta un sistema de guía de material tipo S, con pequeña superficie de ocupación, ideal para la disposición de talleres con espacio limitado. La caja de control eléctrico está equipada con circuito de protección de seguridad, garantizando una operación segura y un mantenimiento conveniente.

5. Reducción de pérdidas de material：El enderezamiento de alta precisión elimina la tensión interna de las bobinas, evitando la tasa de productos defectuosos en el proceso de estampación causada por la irregularidad del material.

6. Durabilidad y mantenimiento sencillo：Los componentes como los engranajes de transmisión y el reductor adoptan un diseño de aleación de acero resistente a la abrasión y lubricación prolongada, cuya vida útil es varias veces la de los equipos convencionales.

Introducción del producto

Cabezal de enderezadora

1. Diseño de rodillos paralelos：El cabezal adopta una estructura de 15 rodillos de enderezamiento preciso (7 superiores y 8 inferiores).

2. Ajuste fino de cuatro puntos：Más adecuado para procesar productos de alta precisión. La entrada y salida de material emplean un ajuste de presión independiente de cuatro puntos para los rodillos de alimentación, evitando eficazmente el desalineamiento y deformación del material.

3. Rodillos de soporte sin motor：Fabricados con cilindros galvanizados de una sola pieza, con superficie resistente a arañazos y abrasión. Equipados con rodamientos mecánicos, garantizan rotación flexible y larga durabilidad.

4. Manivela de fundición de hierro：Superficie tratada con electroplaqueado, se trata de un modelo de manivela tradicional y fiable.

5. Protección del sistema de transmisión：Ambos lados del componente de transmisión están equipados con cubiertas protectoras con ventanas visuales, facilitando la inspección en tiempo real.

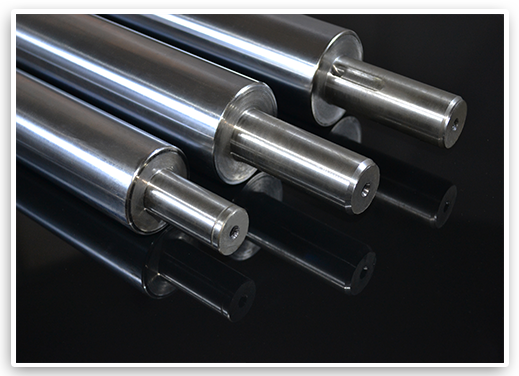

Rodillos de enderezamiento

1. Material y tratamiento de alta calidad：Fabricados con acero para rodamientos macizo, sometidos a tratamiento por frecuencia media y electroplaqueado grueso. La dureza superficial no es inferior a HRC58, garantizando la durabilidad del equipo.

2. Proceso de fabricación preciso：Emplean acero redondo forjado GCr15, sometidos primero a tratamiento térmico previo (recocido globulizar), seguidos de los procesos de torneado, fresado, tratamiento por frecuencia media, rectificado grueso y estabilización en frío, luego rectificado fino y, finalmente, electroplaqueado. Maximizan la precisión, concentricidad, brillo superficial y dureza, prolongando la vida útil de los rodillos de enderezamiento.

Engranajes de transmisión

> Proceso completo de fabricación de engranajes：Procesamiento de la pieza bruta del engranaje → Procesamiento de la superficie dentada → Tratamiento térmico → Rectificado fino de la superficie dentada.

Las piezas brutas se fabrican principalmente con piezas forjadas, sometidas a normalizado para mejorar su maquinabilidad y facilitar el mecanizado.

> Según los dibujos de diseño de engranajes, se realiza el procesamiento grueso y semifin, incluido torneado, cepillado y ranurado, para dar forma básica al engranaje.

> Posteriormente, se aplica el tratamiento térmico para mejorar las propiedades mecánicas del material.

> Finalmente, se lleva a cabo el procesamiento fino para rectificar las bases de referencia y las superficies dentadas según los requisitos de diseño.

> Gracias a este proceso riguroso, nuestros engranajes alcanzan el estándar de clase 6, con alta resistencia a la abrasión, elevada resistencia mecánica y larga vida útil.

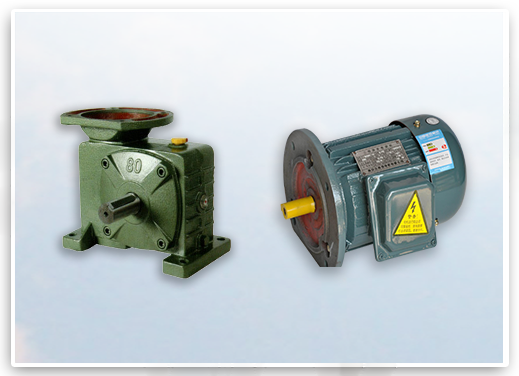

Parte de potencia

1. Reductor vertical de tornillo sinfín modelo 80：Utiliza el convertidor de velocidad de engranajes para reducir el número de revoluciones del motor a la velocidad requerida, obteniendo un mecanismo con par motor elevado.

2. Motor vertical de alto rendimiento：Caracterizado por baja vibración y bajo ruido. Los componentes del estátor y rotor emplean bobinas de cobre puro, cuya vida útil es 10 veces la de las bobinas convencionales. Ambos extremos están equipados con rodamientos de bolas, logrando baja fricción y baja temperatura de funcionamiento.

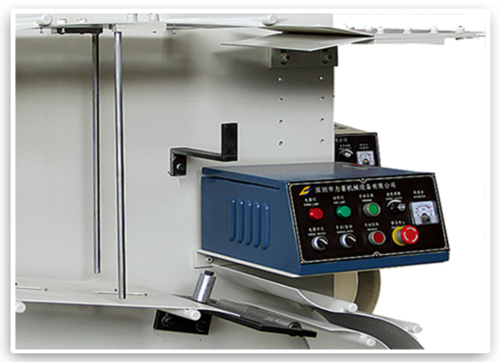

Caja de control eléctrico

1. Relés de aleación de plata：Equipados con bobinas de cobre completo y base de seguridad ignífuga, garantizan durabilidad y larga vida útil.

2. Relé de tiempo de circuito de regulación de protección de seguridad：Cuenta con contactos de aleación de plata y múltiples escáneres, satisfaciendo diferentes rangos de retardo.

3. Interruptores de contacto deslizante：Con función de autolimpieza. Los contactos normales abiertos y cerrados adoptan una estructura de aislamiento separado, capaces de trabajar con polos diferentes, y están equipados con junta de montaje antirotativa y antideslizante.

4. Botones planos automáticos de restablecimiento：Fuerza de pulsación ligera, recorrido de tecla moderado y estructura de combinación tipo bloque. Los contactos son de puntos compuestos de base cetónica, con alta conductividad y gran capacidad de carga de corriente, y una vida útil de hasta 1 millón de ciclos.

Especificación
